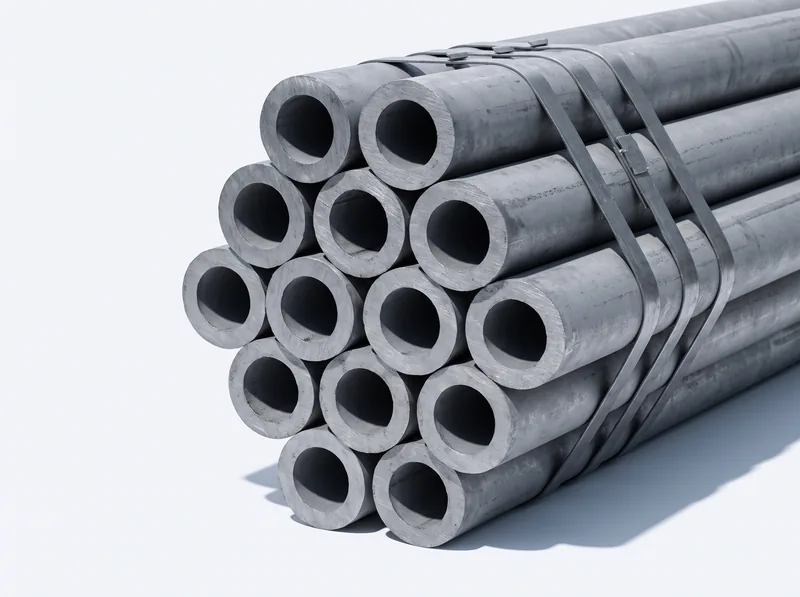

Po‘lat 20 · 09Г2С · Ø32–426 · ГОСТ 8732
Issiq deformatsiyalangan choksiz quvur
Bosim, bug‘ va gidravlika uchun yaxlit zagotovkadan choksiz quvur. 10, 20, 45, 09Г2С po‘lati
Quvurlar
Quvur o‘tkazgichlar, karkaslar va muhandislik tarmoqlari uchun po‘lat quvurlar: choksiz va elektr payvandli dumaloq, kvadrat va to‘g‘ri burchakli profil, suv-gaz o‘tkazuvchi, ruxlangan, zanglamas hamda katta diametrli spiral chokli quvurlar. XXR ishlab chiqaruvchi zavodlari GB bo‘yicha prokatlaydi, byuro spetsifikatsiyani ГОСТ talablariga moslab kelishadi, yukni jo‘natishdan oldin zavodda inspeksiya qiladi va zavodning sifat sertifikati bilan omborgacha yetkazib beradi.
ГОСТ 8732-78ГОСТ 8731-74ГОСТ 10704-91ГОСТ 10705-80ГОСТ 3262-75ГОСТ 8639-82ГОСТ 8645-68ГОСТ 30245-2003ГОСТ 8696-74ГОСТ 20295-85ГОСТ 9941-81ГОСТ 11068-81GB/T 8162-2018GB/T 8163-2018GB/T 3091-2015GB/T 6728-2017GB/T 9711-2017GB/T 14976-2012ASTM A106/A106MASTM A53/A53MASTM A500/A500MASTM A312/A312MAPI Spec 5LEN 10216-1EN 10217-1EN 10219-1EN 10255EN ISO 3183
Toifa pozitsiyalari
Ст3сп · Q235B · Ø57–530 · ГОСТ 10704

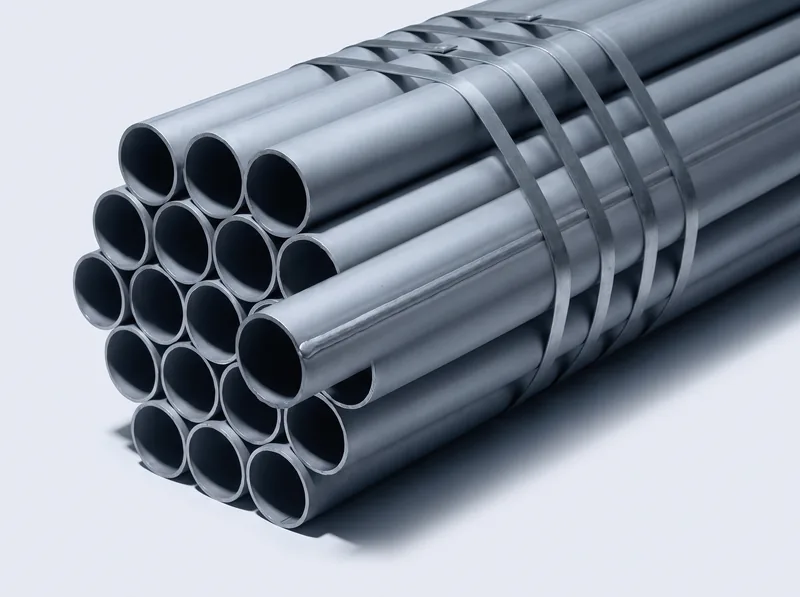

To‘g‘ri chokli elektr payvandli quvur
Yuqori chastotali tok bilan payvandlangan chokli shtripsdan dumaloq quvur. Konstruksiyalar, to‘siqlar, past bosimli suv va gaz
Ду 15–100 · qora va ruxlangan · ГОСТ 3262

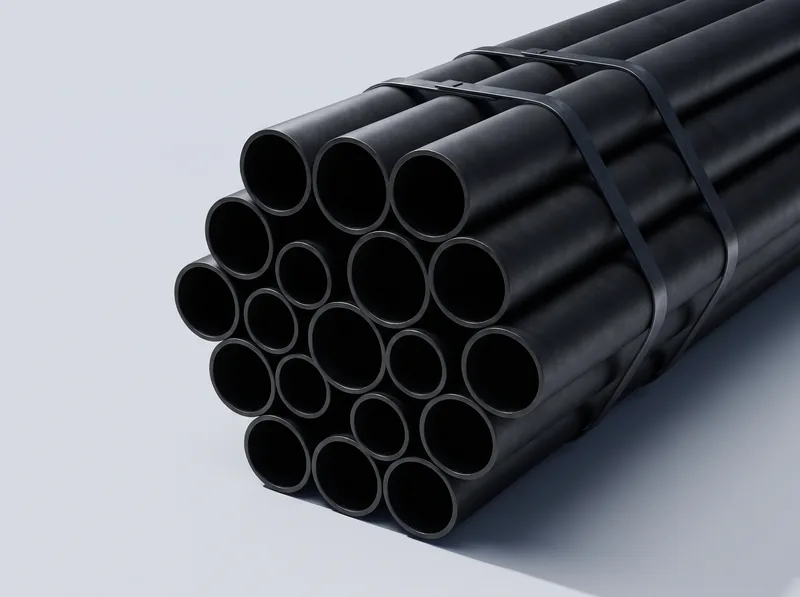

Suv-gaz o‘tkazuvchi quvur
Suv, gaz va isitish uchun ГОСТ 3262 bo‘yicha SGO‘ quvur. Shartli o‘tish 15–100, yengil, oddiy, kuchaytirilgan
Ст3сп · 09Г2С · 15×15–300×300 · ГОСТ 8639 · ГОСТ 30245

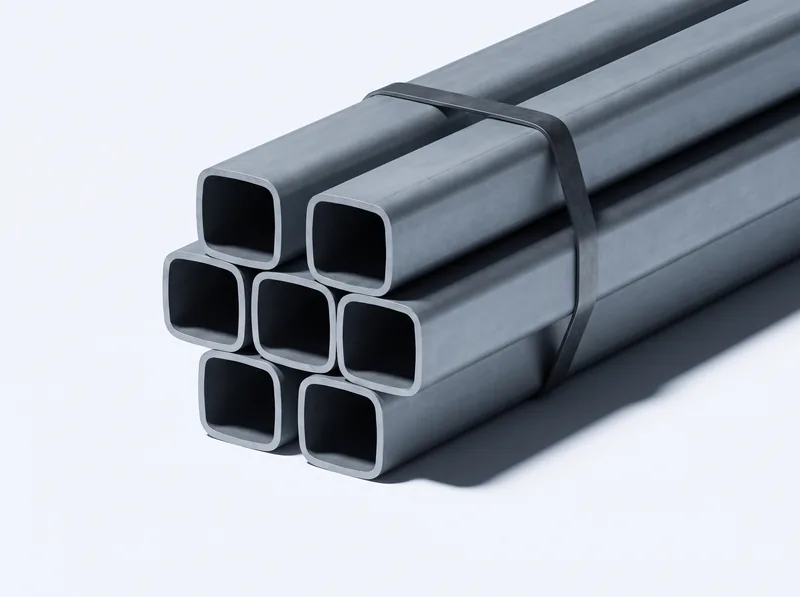

Kvadrat profil quvur
Karkaslar, fermalar va to‘siqlar uchun kvadrat yopiq quvur. Devor 1–12 mm, Ст3сп, 09Г2С, Q235B, Q355B
Ст3сп · 09Г2С · 20×10–300×200 · ГОСТ 8645 · ГОСТ 30245

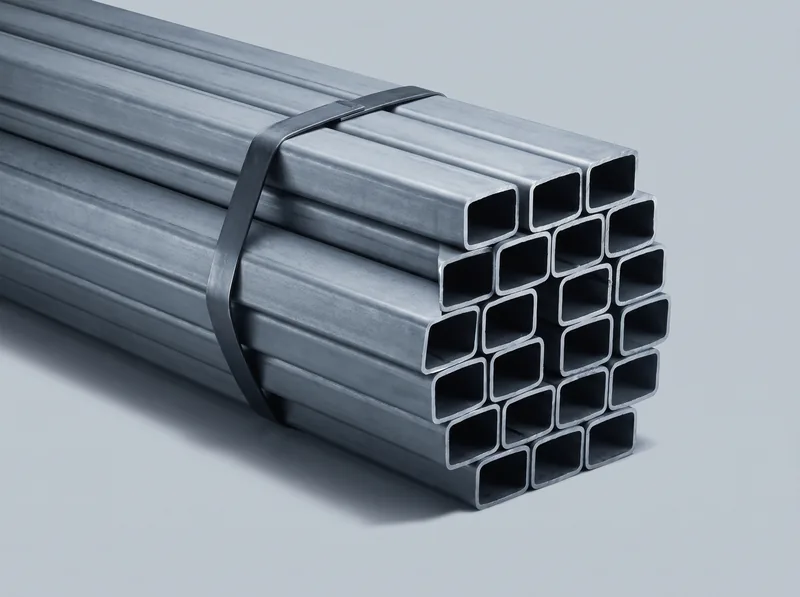

To‘g‘ri burchakli profil quvur
Progonlar, balkalar va ramalar uchun to‘g‘ri burchakli yopiq quvur. Devor 1–12 mm, Ст3сп, 09Г2С, Q235B, Q355B
Ст3сп · Q235B · Ду 15–100 · Ø57–219 · rux 60–80 mkm · ГОСТ 3262 · ГОСТ 10704

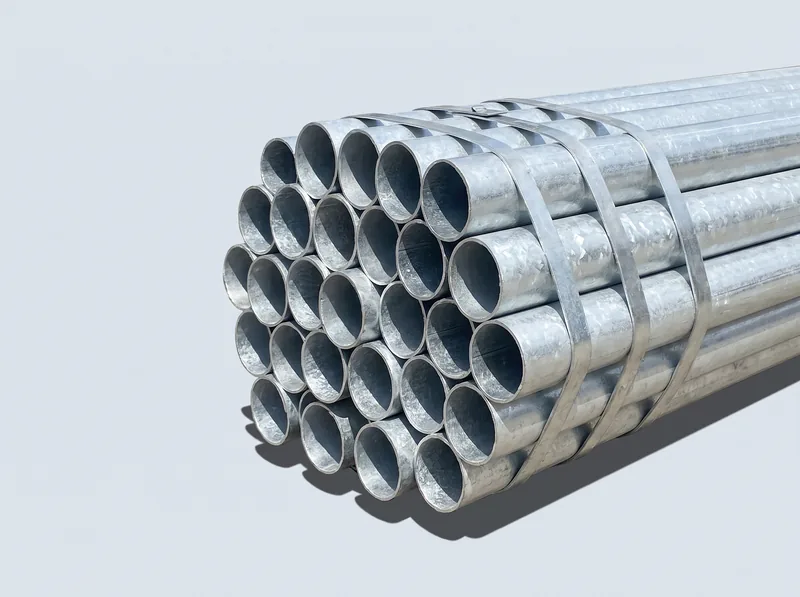

Ruxlangan quvur
Issiq ruxlangan elektr payvandli va SGO‘ quvur. Suv ta’minoti, tashqi tarmoqlar, bo‘yoqsiz konstruksiyalar
AISI 304 · 316L · 08Х18Н10 · 03Х17Н14М3 · Ø10–325 · ГОСТ 9941 · ASTM A312

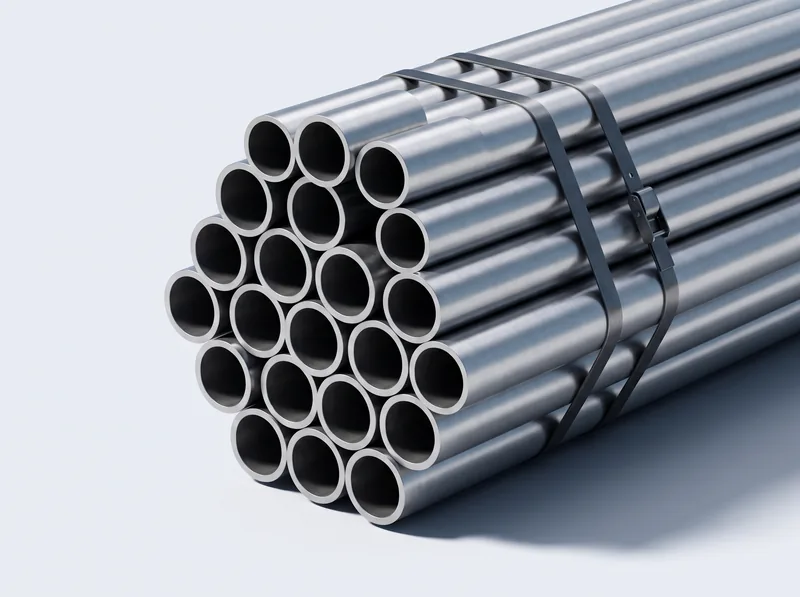

Zanglamas quvur
304 va 316L austenit po‘latidan payvandlangan va choksiz quvur. Oziq-ovqat, kimyoviy, suv muhitlari
Ст3сп · 17Г1С · К42–К52 · Ø530–2020 · ГОСТ 8696 · ГОСТ 20295

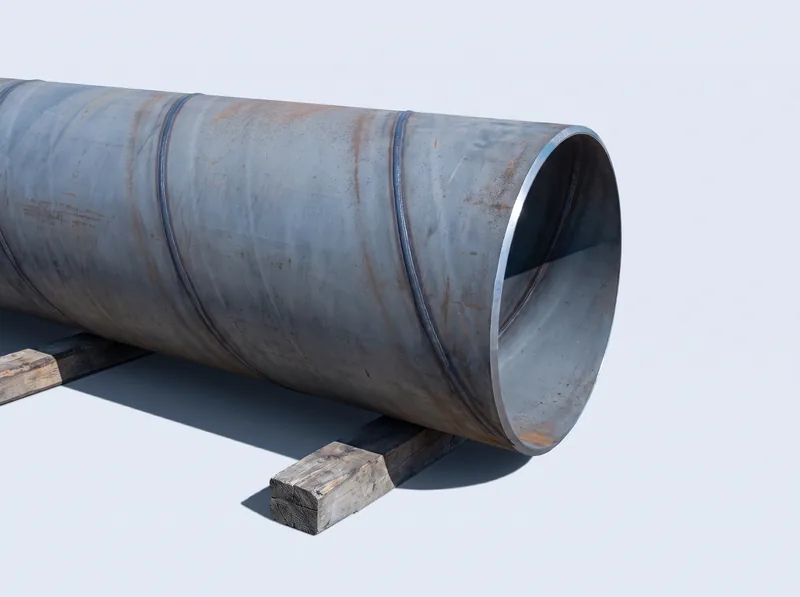

Katta diametrli spiral chokli quvur
Flyus ostida spiral chokli quvur, diametrlar 530–2020 mm. Suv o‘tkazgichlar, magistrallar, qoziqlar, g‘iloflar
Tavsif
Quvur uch belgi bo‘yicha tanlanadi: ishlab chiqarish usuli, po‘lat markasi va o‘lcham. Choksiz quvur yaxlit zagotovkadan teshish va yoyish yo‘li bilan prokatlanadi, shuning uchun unda chok yo‘q va u bosim, harorat hamda qozonxona konturlari uchun ishlatiladi. Elektr payvandli quvur shtripsdan shakllantiriladi va yuqori chastotali tok bilan payvandlanadi, u ishlab chiqarishda soddaroq va konstruksiyalar, to‘siqlar, past bosimli suv va gaz quvur o‘tkazgichlarini yopadi. Spiral chokli quvur rulondan spiral bo‘ylab shakllantiriladi va flyus ostida payvandlanadi, magistrallar va suv o‘tkazgichlar uchun 530 mm dan boshlanadigan diametrlar shu tariqa olinadi. Profil quvur — o‘sha elektr payvandli quvur, biroq karkaslar uchun kvadrat yoki to‘g‘ri burchak shaklida prokatlangan.
O‘zbekiston bozori quvurlarni ГОСТ bo‘yicha hisoblaydi: choksizlar uchun 8732 va 8731, elektr payvandlilar uchun 10704 va 10705, suv-gaz o‘tkazuvchilar uchun 3262, profillar uchun 8639, 8645 va 30245, spiral choklilar uchun 8696 va 20295, zanglamaslar uchun 9941. XXR zavodlari GB/T 8162, 8163, 3091, 6728, 9711, 14976 bo‘yicha hamda eksportga ASTM A106, A53, A500, A312 bo‘yicha ishlaydi. Markalar bir-biriga so‘zma-so‘z teng emas: 20 po‘lati va 20#, Ст3сп va Q235B, 09Г2С va Q355B kimyoviy tarkibi va mexanik xossalari bo‘yicha yaqin, biroq standartlarning sinovlari va yo‘l qo‘yiladigan chetlanishlari har xil. Spetsifikatsiyada byuro quvur qaysi standart bo‘yicha qabul qilinishini va zavod sertifikatda qaysi ko‘rsatkichlarni tasdiqlashini qayd etadi.
Quvurlar uchun zavoddagi yuk inspeksiyasi quyidagilarni o‘z ichiga oladi: quvur uchlarida tashqi diametr va devor qalinligini mikrometr va shtangensirkul bilan o‘lchash, ovallik va devor qalinligi notekisligini tekshirish, chok va torets yuzalarini ko‘zdan kechirish, quvur markirovkasidagi eritma raqamini zavodning sifat sertifikati (MTC) bilan solishtirish — unda kimyoviy tarkib, mexanik xossalar, gidravlik sinov natijalari va chokning buzmaydigan nazorati natijalari ko‘rsatilgan. Yuk fotosuratlar bilan dalolatnoma tuzilgandan keyin jo‘natiladi. Dalolatnoma bo‘yicha aniqlangan brak almashtiriladi — almashtirishni byuro bilan tuzilgan shartnoma asosida ishlab chiqaruvchi zavod yetkazib beradi.
Markalar muvofiqligi
| GOST | GB (XXR) | ASTM | EN | Izoh |
|---|---|---|---|---|
| Po‘lat 20 | 20# | A106 Gr.B | P235GH | Choksiz quvurlar. Tarkibi va mustahkamligi bo‘yicha eng yaqin analoglar; standartlarning sinov me’yorlari har xil |
| Po‘lat 45 | 45# | 1045 (A519) | C45 | Mexanik ishlov berish uchun choksiz quvurlar, eng yaqin analoglar. A519 — mexanik quvurlar standarti; EN 10083 bo‘yicha C45 — po‘lat markasi, undan quvurlar EN 10297-1 bo‘yicha chiqariladi |
| 09Г2С | Q355B | A572 Gr.50 | S355J2H | Kam legirlangan po‘lat, eng yaqin analoglar. GB/T 1591-2018 gacha marka Q345B deb belgilangan; A572 — quvur emas, prokat standarti; S355J2H — EN 10219 bo‘yicha yopiq profillar markasi |
| Ст3сп | Q235B | A53 Gr.B | P235TR1 | Elektr payvandli quvurlar. A53 Gr.B eng yaqin analog: uning mustahkamlik chegarasi Q235B nikidan yuqori |
| Ст3сп | Q235B | A500 Gr.B | S235JRH | Profil quvurlar. A500 oquvchanlik chegarasini Q235B dan yuqori me’yorlaydi; konstruksiyalarni hisoblashda spetsifikatsiyada ko‘rsatilgan standart olinadi |
| Ст2сп, Ст3сп | Q195, Q235 | A53 Gr.A | S195T | Suv-gaz o‘tkazuvchi quvurlar. ГОСТ 3262 mexanik xossalarni me’yorlamaydi, marka bo‘yicha taqqoslash shartli |
| К42 (ГОСТ 20295) | L245 (GB/T 9711) | API 5L Gr.B | L245NB | Spiral chokli quvurlar. Po‘lat markasi emas, vaqtinchalik qarshilik bo‘yicha mustahkamlik sinfi |
| 08Х18Н10 | 06Cr19Ni10 | TP304 | 1.4301 | Zanglamas quvurlar. 18-10 turdagi austenit po‘lat; 03Х17Н14М3 TP316L va 1.4404 ga mos keladi |
Muvofiqliklar eng yaqin, ammo aynan bir xil emas: kimyoviy tarkib va dopusklar standartlarga ko‘ra farq qiladi. Aniq marka va standart shartnomaga yoziladi.
Xaridor savollari
Quvurga zavodning sifat sertifikatini qanday o‘qish kerak
Sertifikatda (MTC) standart, po‘lat markasi, o‘lcham, eritma raqami, elementlar bo‘yicha kimyoviy tarkib, namunalarning mexanik xossalari (oquvchanlik chegarasi, vaqtinchalik qarshilik, nisbiy uzayish), gidravlik sinov natijasi va payvandlangan quvurlar uchun chokning buzmaydigan nazorati natijasi ko‘rsatiladi. Sertifikatdagi eritma raqami quvurdagi markirovka va paket birkasi bilan solishtiriladi: bu hujjat bilan metall o‘rtasidagi yagona bog‘lanish. Byuro bu solishtirishni jo‘natishdan oldin zavodda tekshiradi va sertifikatni inspeksiya dalolatnomasiga ilova qiladi.
Choksiz quvur elektr payvandlidan nimasi bilan farq qiladi va qachon qaysi biri kerak
Choksiz quvur yaxlit zagotovkadan prokatlanadi, unda chok yo‘q va u bosim, harorat yoki o‘zgaruvchan ishorali yuklama bor joylarga ishlatiladi: qozonxonalar, bug‘, gidravlika, mashina detallari. Elektr payvandli quvur shtripsdan shakllantiriladi va yuqori chastotali tok bilan payvandlanadi; o‘sha o‘lchamda u ishlab chiqarishda soddaroq, chok gidravlik sinov va buzmaydigan nazoratdan o‘tadi. Konstruksiyalar, to‘siqlar, past bosimli suv va gaz quvur o‘tkazgichlari uchun elektr payvandli quvur vazifani yopadi. Tanlov narx bo‘yicha emas, loyiha bo‘yicha spetsifikatsiyada qayd etiladi.
Quvurlar yukining tonnaji qanday hisoblanadi
Dumaloq quvur bir metrining nazariy massasi 0,02466 · (D − t) · t formulasi bo‘yicha hisoblanadi, bunda D — tashqi diametr va t — devor qalinligi millimetrda, po‘lat zichligi 7,85 g/sm³. Profil quvur uchun 0,0157 · t · (a + b − 2,86 · t). Haqiqiy massa zavodda tortish orqali aniqlanadi va qadoqlash varag‘ida ko‘rsatiladi. Hisob-kitob qaysi massa bo‘yicha — nazariy yoki haqiqiy — borishi buyurtma joylashtirishdan oldin spetsifikatsiyada qayd etiladi: yupqa devorlarda ular orasidagi farq sezilarli.
Zavodda quvurlar yukini inspeksiya qilishda nimalar tekshiriladi
Tanlab olingan quvurlarning ikkala uchida tashqi diametr va devor qalinligi mikrometr va shtangensirkul bilan, ovallik, devor qalinligi notekisligi, to‘g‘ri chiziqlilik, torets yuzalari va faska holati, payvandlangan quvur choki tashqaridan va imkon bo‘lgan joyda ichkaridan, har bir quvurdagi markirovka, paketdagi birka hamda eritma raqamining zavodning sifat sertifikati bilan mosligi. Natijalar fotosuratlar bilan dalolatnomaga kiritiladi. Dalolatnoma bo‘yicha aniqlangan brak almashtiriladi — almashtirishni byuro bilan tuzilgan shartnoma asosida ishlab chiqaruvchi zavod yetkazib beradi.
Qancha hajmda buyurtma berish mumkin
Yuk sizning hajmingizga qarab hisoblanadi — o‘lchamlar, markalar, qabul qilish standarti va uzunliklar ko‘rsatilgan spetsifikatsiyani yuboring. Ishlab chiqaruvchi zavod yukni aniq sortament bo‘yicha tasdiqlaydi, byuro inspeksiya va qabul qilish tartibini shartnomada kelishadi. Bir yukdagi bir nechta tipo‘lcham bitta zavodda yoki, sortamenti har xil bo‘lsa, bir nechta zavodda yig‘iladi.
Narx so‘rovi
Spetsifikatsiya yuboring — yukingiz uchun hisoblaymiz
Metall prokat narxi marka, o‘lcham, tonnaj va shartnoma kunidagi yetkazib berish shartlariga bog‘liq. Vitrinadagi raqam siz o‘qigan paytga kelib haqiqatga to‘g‘ri kelmas edi.
