HW · HM · HN · h 100–600 · Q235B / Q355B · GB/T 11263

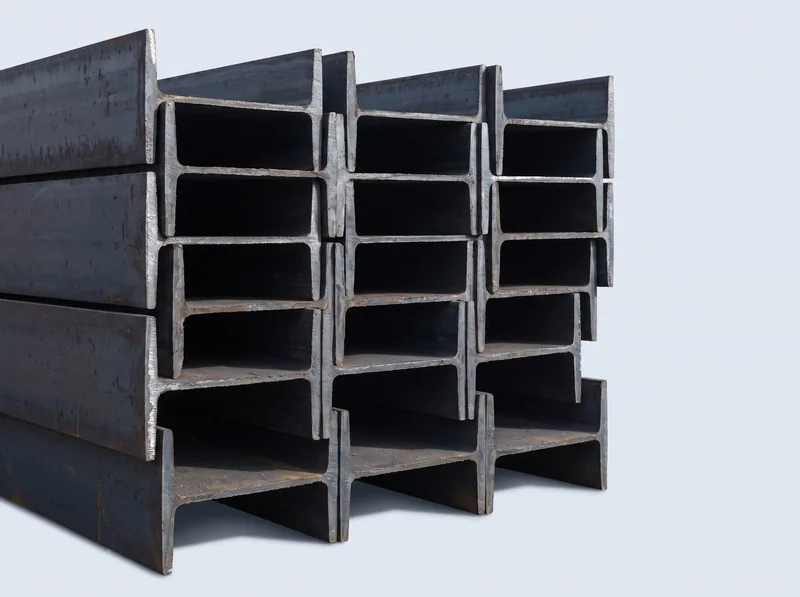

Keng tokchali H ikki tavrli balka
GB/T 11263 bo‘yicha tokcha qirralari parallel issiq prokatlangan H-profil: HW, HM, HN seriyalari — ГОСТ Р 57837 bo‘yicha Ш, К, Б analogi
Fasonli prokat
Fasonli prokat — ikki tavrli balka, shveller, burchak va shpunt: bino karkasi, angar, estakada va shpunt devori yig‘iladigan profillar. Byuro XXRda ishlab chiqaruvchi zavodni topadi, ГОСТ yoki GB bo‘yicha spetsifikatsiyani kelishadi, yukni jo‘natishdan oldin zavodda inspeksiya qiladi va uni zavodning sifat sertifikati (MTC) bilan sizning omboringizgacha yetkazib beradi.
ГОСТ 8239-89ГОСТ 8240-97ГОСТ 8509-93ГОСТ 8510-86ГОСТ Р 57837-2017ГОСТ 4781-85ГОСТ 535-2005ГОСТ 27772-2015ГОСТ 19281-2014GB/T 706-2016GB/T 11263-2017GB/T 700-2006GB/T 1591-2018GB/T 20933-2014EN 10025-2:2019EN 10248-1:1995ASTM A36/A36MASTM A572/A572MASTM A992/A992M
Toifa pozitsiyalari
№10–60 · h 100–600 · Ст3сп5 / С245 / 09Г2С · ГОСТ 8239
ГОСТ 8239 ikki tavrli balka
Tokchalarning ichki qirralari nishabli issiq prokatlangan ikki tavrli balka, ГОСТ 8239-89 bo‘yicha №10–60; eng yaqin analoglar — IPN va GB/T 706
№5–40 · У / П · h 50–400 · Ст3сп5 / 09Г2С · ГОСТ 8240
ГОСТ 8240 shveller
ГОСТ 8240-97 bo‘yicha 5–40 raqamli issiq prokatlangan shveller: tokcha qirralari nishabli У seriyasi va qirralari parallel П seriyasi
20×20–200×200 · t 3–16 · Ст3сп / 09Г2С · ГОСТ 8509
Teng tokchali burchak
Issiq prokatlangan teng tokchali burchak, tokchalar 20–200 mm, qalinlik 3–16 mm, ГОСТ 8509-93; GB/T 706 va EN 10056 bo‘yicha analoglar
63×40–200×125 · t 4–16 · Ст3сп / 09Г2С · ГОСТ 8510

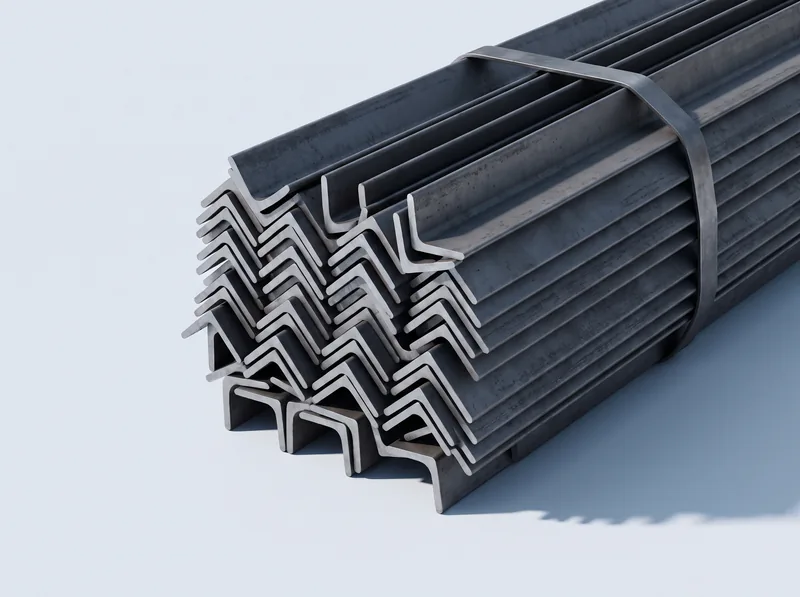

Teng bo‘lmagan tokchali burchak
Issiq prokatlangan teng bo‘lmagan tokchali burchak 63×40–200×125 mm, qalinlik 4–16 mm, ГОСТ 8510-86; GB/T 706 va EN 10056 bo‘yicha analoglar
Л4 · Л5 · 74 / 100 kg/m · Ст3сп / S355GP · ГОСТ 4781 / EN 10248

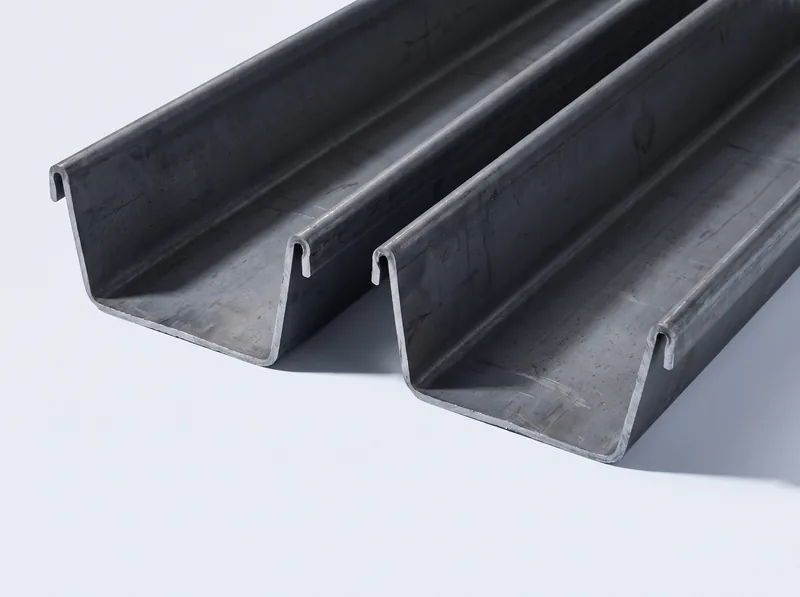

Larsen shpunti
ГОСТ 4781-85 bo‘yicha chekkalarida qulfli issiq prokatlangan novsimon Larsen shpunti Л4 va Л5; analoglar — EN 10248 va GB/T 20933 bo‘yicha U-profillar
Tavsif
Fasonli deb kesimi dumaloq prokat, kvadrat yoki polosa kesimidan murakkabroq bo‘lgan issiq prokatlangan prokatga aytiladi: ikki tavrli balka, shveller, burchak, shpunt. U sort va balka stanlarida uzluksiz quyilgan zagotovkadan — blyum yoki balka zagotovkasidan — kalibrlar orqali bir necha o‘tishda prokatlanadi. Har bir profilning geometriyasi standart jadvali bilan belgilangan: balandlik, tokcha kengligi, devor va tokcha qalinligi, yumaloqlash radiuslari va bir metrning nazariy massasi.
O‘zbekistondagi loyihalar ГОСТ bo‘yicha hisoblanadi: ikki tavrli balka — ГОСТ 8239 va ГОСТ Р 57837, shveller — ГОСТ 8240, burchaklar — ГОСТ 8509 va ГОСТ 8510, shpunt — ГОСТ 4781. XXR zavodlari GB/T 706 va GB/T 11263 bo‘yicha prokatlaydi. GB va ГОСТ bo‘yicha bir xil raqamli profil — bir xil profil emas: GB/T 706 shvelleri va ikki tavrli balkasida tokcha kengroq va bir metr massasi kattaroq. Shu sababli byuro spetsifikatsiyaga faqat raqamni emas, balki h×b×s×t kesim o‘lchamlarini va geometriya standartini ham yozadi, po‘lat markasini esa qaysi standart bo‘yicha sertifikatlanishini ko‘rsatib yozadi: Q235B ga qarshi Ст3сп5 va С245, Q355B ga qarshi 09Г2С va С345.
Yukni zavodda inspeksiya qilishni byuro jo‘natishdan oldin o‘tkazadi: balandlik va tokcha kengligini shtangensirkul bilan, devor va tokcha qalinligini mikrometr bilan o‘lchaymiz, egrilik va uzunlikni tekshiramiz, sirtni ko‘zdan kechiramiz, zavodning sifat sertifikatini (MTC) — eritma, kimyoviy tarkib va mexanik xossalarni — profildagi markirovka va bog‘lam birkasi bilan solishtiramiz, qadoqlash va yuklashni aktda fotosuratlar bilan qayd etamiz. Akt bo‘yicha brak almashtiriladi — o‘rnini byuro bilan tuzilgan shartnoma bo‘yicha ishlab chiqaruvchi zavod yetkazib beradi.
Markalar muvofiqligi
| GOST | GB (XXR) | ASTM | EN | Izoh |
|---|---|---|---|---|
| Ст3сп5 / С245 | Q235B | A36 | S235JR | Zarbiy qovushqoqlik turli haroratlarda me’yorlanadi: Ст3сп5 da −20 °C, Q235B va S235JR da +20 °C. Sovuq iqlimga talab spetsifikatsiyaga alohida yoziladi. |
| С275 | Q275B | — | S275JR | Oquvchanlik chegarasi bo‘yicha eng yaqin analog; uchala standartda kimyoviy tarkib va sinovlar hajmi har xil. |
| 09Г2С / С345 | Q355B | A572 Gr.50 | S355JR | GB/T 1591-2018 gacha marka Q345B deb belgilangan; oldingi yuklarning sertifikatlarida eski nom uchraydi. |
| С355 | Q355C | A572 Gr.50 | S355J0 | 355 MPa oquvchanlik chegarasi bo‘yicha eng yaqin analog; zarbiy qovushqoqlik sinovining harorati va usuli uchala standartda o‘ziniki. |
| — | Q355B | A992 Gr.50 | S355JR | A992 — oquvchanlik chegarasi yuqoridan cheklangan keng tokchali ikki tavrli balkalar uchun marka. Eng yaqin analog, ekvivalent emas. |
| — | Q345P | A572 Gr.50 | S355GP | Shpunt markalari. ГОСТ 4781-85 bo‘yicha Л4 va Л5 Ст3сп va Ст3пс dan prokatlanadi; ГОСТ da alohida shpunt markasi yo‘q. Eng yaqin analog, ekvivalent emas. |
Muvofiqliklar eng yaqin, ammo aynan bir xil emas: kimyoviy tarkib va dopusklar standartlarga ko‘ra farq qiladi. Aniq marka va standart shartnomaga yoziladi.
Xaridor savollari
Fasonli prokatga zavodning sifat sertifikati (MTC) qanday o‘qiladi
Sertifikatda to‘rt blok ko‘riladi. Standart va marka — spetsifikatsiyada yozilgani bilan bir xil, «analog» emas. Eritma raqami — profildagi markirovka va bog‘lam birkasi bilan mos keladi. Eritma bo‘yicha kimyoviy tarkib — C, Si, Mn, P, S, Q355B uchun yana V, Nb, Ti — marka chegaralarida. Mexanik xossalar — oquvchanlik chegarasi, vaqtinchalik qarshilik, nisbiy uzayish va marka talab qiladigan haroratdagi zarbiy qovushqoqlik. Byuro sertifikatni jo‘natishdan oldin zavodda yuk bilan solishtiradi va uni inspeksiya aktiga ilova qiladi.
Q235B ning Ст3сп5 va С245 dan farqi nimada
Uchalasida ham oquvchanlik chegarasi 235 MPa, shuning uchun hisoblarda ular analog deb qabul qilinadi. Farqlar — sinov shartlari va kislorodsizlantirishda: Ст3сп5 zarbiy qovushqoqlikka −20 °C da, Q235B esa +20 °C da sinaladi; «сп» tinch po‘latni bildiradi, GB/T 700 bo‘yicha Q235B qaynoq (F) yoki tinch (Z) holda yetkaziladi. Agar loyiha Ст3сп5 ni talab qilsa, spetsifikatsiyada kislorodsizlantirish darajasi va sinov harorati beriladi — zavod ularni o‘tkazadi va natijani sertifikatga yozadi.
Profilga buyurtma tonnaji qanday hisoblanadi
Standart jadvalidagi bir metrning nazariy massasi bo‘yicha: bir metr massasi × uzunlik × dona soni. Yukning haqiqiy massasi nazariy massadan standartning massa bo‘yicha ruxsat etilgan chetlanishi doirasida farq qiladi, shuning uchun shartnomada yuk qaysi massa bo‘yicha hisoblanishi — nazariy yoki tortish bo‘yicha haqiqiy — qayd etiladi. Bir xil raqamli GB va ГОСТ profillarining nazariy massalari har xil, spetsifikatsiya unda yozilgan standart bo‘yicha hisoblanadi.
Fasonli prokatni zavodda inspeksiya qilganda nima tekshiriladi
Kesim geometriyasi: balandlik va tokcha kengligi — shtangensirkul bilan, devor va tokcha qalinligi — mikrometr bilan, uzunlik bo‘ylab bir necha nuqtada. Shakli: tokchalarning perpendikulyarligi, uzunlik bo‘ylab egrilik va buralish, uzunlik. Sirt: buklanishlar, plyonalar, yoriqlar, chuqurchalar. Hujjatlar: zavodning sifat sertifikati markirovka va birkadagi eritma bilan solishtiriladi. Qadoqlash, dona soni va yuklash — aktda fotosuratlar bilan.
Minimal yuk qancha va turli profillarni bitta yetkazib berishga yig‘ish mumkinmi
Yuk sizning hajmingizga qarab hisoblanadi — spetsifikatsiyani yuboring. Zavod har bir o‘lchamni prokatlash jadvali bo‘yicha prokatlaydi, shuning uchun byuro spetsifikatsiya pozitsiyalarini zavodlar jadvallari bilan moslashtiradi va yetkazib berishni bir yoki bir necha zavoddan butlaydi, har bir yukni esa jo‘natishdan oldin inspeksiya qiladi.
Narx so‘rovi
Spetsifikatsiya yuboring — yukingiz uchun hisoblaymiz
Metall prokat narxi marka, o‘lcham, tonnaj va shartnoma kunidagi yetkazib berish shartlariga bog‘liq. Vitrinadagi raqam siz o‘qigan paytga kelib haqiqatga to‘g‘ri kelmas edi.
