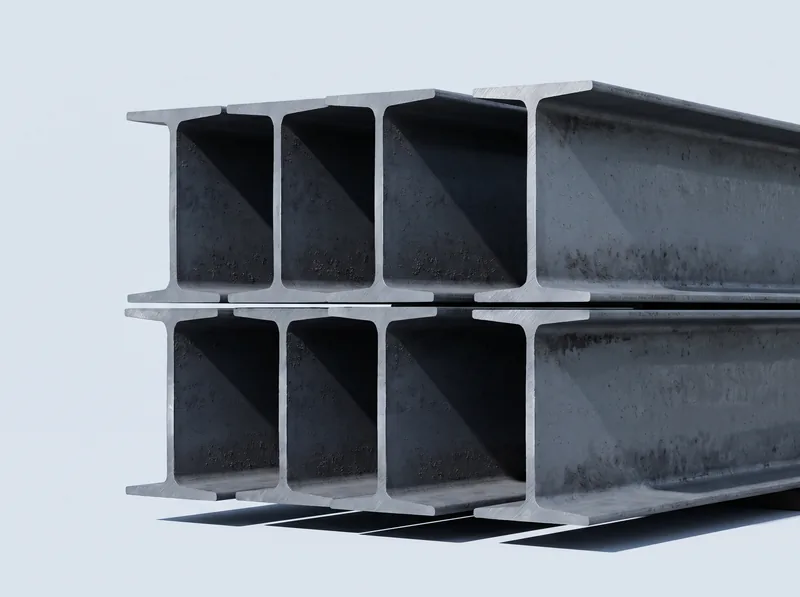

Двутавр ГОСТ 8239
Горячекатаный двутавр с уклоном внутренних граней полок, №10–60 по ГОСТ 8239-89; ближайшие аналоги — IPN и GB/T 706
№5–40 · У / П · h 50–400 · Ст3сп5 / 09Г2С · ГОСТ 8240

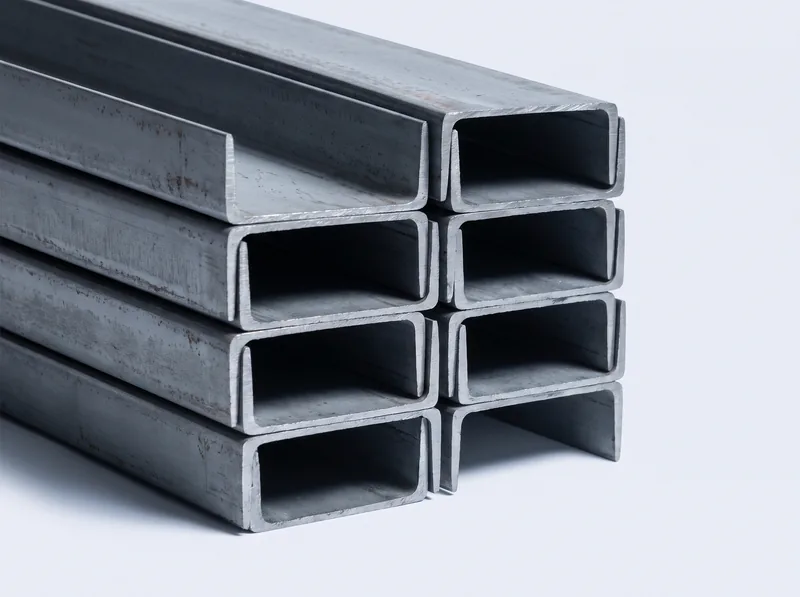

Швеллер ГОСТ 8240
Горячекатаный швеллер номеров 5–40 по ГОСТ 8240-97: серия У с уклоном граней полок и серия П с параллельными гранями
ГОСТ 8240-97ГОСТ 535-2005ГОСТ 27772-2015ГОСТ 19281-2014GB/T 706-2016EN 10279:2000Ст3сп5Ст3пс5С24509Г2СС345Q235BQ355B
Параметры
| Параметры | |
|---|---|
| Номер профиля | 5–40 |
| Серия | У с уклоном граней полок, П с параллельными гранями |
| Высота h | 50–400 мм |
| Ширина полки b | 32–115 мм |
| Толщина стенки s | 4,4–8,0 мм |
| Длина | 6–12 м, мерная и кратная мерной |
| Марка стали | Ст3сп5, Ст3пс5, С245, 09Г2С, С345 |
Размеры и масса
| № | h, мм | b, мм | s, мм | t, мм | Масса, кг/м |
|---|---|---|---|---|---|
| 5 | 50 | 32 | 4,4 | 7,0 | 4,84 |
| 6,5 | 65 | 36 | 4,4 | 7,2 | 5,90 |
| 8 | 80 | 40 | 4,5 | 7,4 | 7,05 |
| 10 | 100 | 46 | 4,5 | 7,6 | 8,59 |
| 12 | 120 | 52 | 4,8 | 7,8 | 10,4 |
| 14 | 140 | 58 | 4,9 | 8,1 | 12,3 |
| 16 | 160 | 64 | 5,0 | 8,4 | 14,2 |
| 18 | 180 | 70 | 5,1 | 8,7 | 16,3 |
| 20 | 200 | 76 | 5,2 | 9,0 | 18,4 |
| 22 | 220 | 82 | 5,4 | 9,5 | 21,0 |
| 24 | 240 | 90 | 5,6 | 10,0 | 24,0 |
| 27 | 270 | 95 | 6,0 | 10,5 | 27,7 |
| 30 | 300 | 100 | 6,5 | 11,0 | 31,8 |
| 33 | 330 | 105 | 7,0 | 11,7 | 36,5 |
| 36 | 360 | 110 | 7,5 | 12,6 | 41,9 |
| 40 | 400 | 115 | 8,0 | 13,5 | 48,3 |
Описание
Швеллер — профиль П-образного сечения со стенкой и двумя полками с одной стороны. Номер равен высоте в сантиметрах, ряд ГОСТ 8240 — от №5 до №40. Серия У — внутренние грани полок с уклоном, серия П — грани параллельные; высота, ширина полки, толщины и масса метра у профилей У и П одного номера совпадают, различие в форме полки. Катают швеллер на сортовых станах из блюма или квадратной заготовки через калибры, точность прокатки — А высокая и В обычная.
Швеллер заводов КНР по GB/T 706 обозначается 5#–40# и отличается от ГОСТ по сечению: 10# имеет полку 48 мм, стенку 5,3 мм и массу 10,0 кг/м против 46 мм, 4,5 мм и 8,59 кг/м у №10 ГОСТ 8240. Замена одного на другой без пересчёта меняет и тоннаж, и несущую способность, поэтому бюро либо находит завод с калибрами под ГОСТ, либо согласует замену с проектировщиком. Марки: Ст3сп5 и Ст3пс5 по ГОСТ 535, С245 и С345 по ГОСТ 27772, 09Г2С по ГОСТ 19281; у завода КНР — Q235B и Q355B с испытаниями по требованиям спецификации.
При инспекции на заводе замеряем высоту и ширину полки штангенциркулем, толщину стенки и полки микрометром в нескольких точках по длине, для серии П проверяем параллельность полок, для обеих — кривизну и скручивание, длину. Осматриваем поверхность на закаты, плены и трещины. Сверяем сертификат качества завода (MTC) — плавку, химсостав и механику — с маркировкой на полке и биркой пачки; упаковку и погрузку фиксируем фотографиями в акте.
Применение
- прогоны и ригели каркасов
- ангары и лёгкие здания из металлоконструкций
- лестницы, площадки и ограждения
- рамы и опоры оборудования
- закладные детали и обрамления проёмов
- рамы прицепов и кузовов
Упаковка и отгрузка
Пачки до 5 т, стяжка стальной лентой в трёх местах; маркировка краской на полке: завод, марка стали, номер профиля, плавка; бирка на пачке дублирует сертификат.
Соответствие марок
| ГОСТ | GB (КНР) | ASTM | EN | Примечание |
|---|---|---|---|---|
| Ст3сп5 / С245 | Q235B | A36 | S235JR | Ударная вязкость нормируется при разных температурах: у Ст3сп5 — при −20 °C, у Q235B и S235JR — при +20 °C. Требование к холодному климату записывается в спецификацию отдельно. |
| С275 | Q275B | — | S275JR | Ближайший аналог по пределу текучести; химсостав и объём испытаний у трёх стандартов разные. |
| 09Г2С / С345 | Q355B | A572 Gr.50 | S355JR | До GB/T 1591-2018 марка обозначалась Q345B; в сертификатах прежних партий встречается старое имя. |
| С355 | Q355C | A572 Gr.50 | S355J0 | Ближайший аналог по пределу текучести 355 МПа; температура и методика испытаний на ударную вязкость у трёх стандартов свои. |
| — | Q355B | A992 Gr.50 | S355JR | A992 — марка для широкополочных двутавров с ограничением предела текучести сверху. Ближайший аналог, не эквивалент. |
| — | Q345P | A572 Gr.50 | S355GP | Шпунтовые марки. Л4 и Л5 по ГОСТ 4781-85 катаются из Ст3сп и Ст3пс; отдельной шпунтовой марки в ГОСТ нет. Ближайший аналог, не эквивалент. |
Соответствия ближайшие, а не тождественные: химический состав и допуски различаются по стандартам. Точная марка и стандарт записываются в контракт.
Рядом в каталоге
20×20–200×200 · t 3–16 · Ст3сп / 09Г2С · ГОСТ 8509

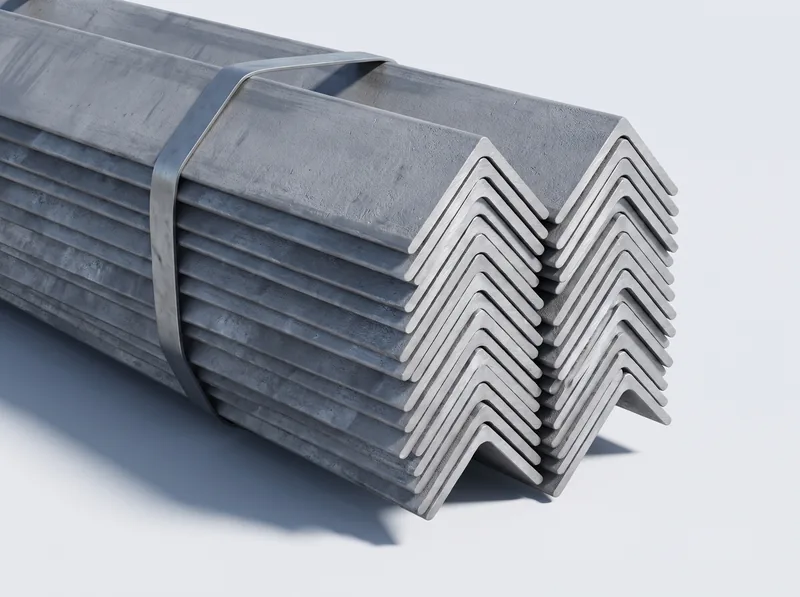

Уголок равнополочный
Горячекатаный равнополочный уголок, полки 20–200 мм, толщина 3–16 мм, ГОСТ 8509-93; аналоги по GB/T 706 и EN 10056
Вопросы закупщика
Как читать сертификат качества завода (MTC) на фасонный прокат
В сертификате смотрят четыре блока. Стандарт и марка — те же, что записаны в спецификации, а не «аналог». Номер плавки — совпадает с маркировкой на профиле и биркой пачки. Химсостав по плавке — C, Si, Mn, P, S, для Q355B ещё V, Nb, Ti — в пределах марки. Механика — предел текучести, временное сопротивление, относительное удлинение и ударная вязкость при той температуре, которую требует марка. Бюро сверяет сертификат с партией на заводе до отгрузки и прикладывает его к акту инспекции.
Чем Q235B отличается от Ст3сп5 и С245
Предел текучести у всех трёх — 235 МПа, поэтому в расчётах их считают аналогами. Различия — в условиях испытаний и раскислении: Ст3сп5 испытывают на ударную вязкость при −20 °C, Q235B — при +20 °C; «сп» означает спокойную сталь, Q235B по GB/T 700 поставляется кипящей (F) или спокойной (Z). Если проект требует Ст3сп5, в спецификации задаются степень раскисления и температура испытания — завод проводит их и вписывает результат в сертификат.
Как считают тоннаж заявки на профиль
По теоретической массе метра из таблицы стандарта: масса метра × длина × количество штук. Фактическая масса партии отличается от теоретической в пределах допуска стандарта на массу, поэтому в договоре фиксируется, по какой массе считается партия — теоретической или фактической по взвешиванию. Для профилей GB и ГОСТ одного номера теоретические массы разные, спецификация считается по тому стандарту, который в ней записан.
Что проверяют при инспекции фасонного проката на заводе
Геометрию сечения: высоту и ширину полки — штангенциркулем, толщину стенки и полки — микрометром, в нескольких точках по длине. Форму: перпендикулярность полок, кривизну и скручивание по длине, длину. Поверхность: закаты, плены, трещины, раковины. Документы: сертификат качества завода против плавки на маркировке и бирке. Упаковку, количество штук и погрузку — с фотофиксацией в акте.
Какая минимальная партия и можно ли собрать разные профили в одну поставку
Партия считается под ваш объём — пришлите спецификацию. Завод катает каждый размер по графику прокатки, поэтому бюро сводит позиции спецификации с графиками заводов и комплектует поставку с одного или нескольких заводов, а инспектирует каждую партию до отгрузки.
