Ст3сп · Q235B · DC01 · 0,5–6 мм · ширина 20–630 · ГОСТ 6009

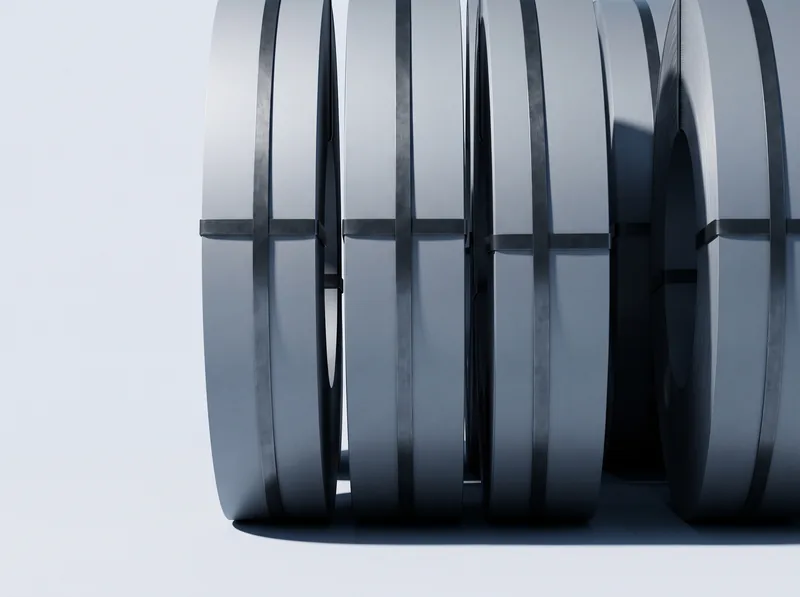

Штрипс

Продольно разрезанная полоса из рулона шириной 20–630 мм и толщиной 0,5–6 мм под электросварную трубу, профиль и ленту

ГОСТ 6009-74ГОСТ 503-81ГОСТ 19903-2015ГОСТ 19904-90GB/T 3524-2015GB/T 716-1991EN 10048:1996EN 10051:2010ASTM A1011/A1011MСт3спСт3псQ235BQ19509Г2С08псDC01DX51D+Z

Калькулятор массы

Параметры

Параметры
Толщина	1,5–6 мм из горячекатаного; 0,5–3 мм из холоднокатаного рулона
Ширина	20–630 мм по спецификации, шаг 1 мм
Марка стали	Ст3сп, Ст3пс, Q235B, Q195, 09Г2С, 08пс, DC01, DX51D+Z
Поверхность	чёрная, травленая и промасленная, холоднокатаная, оцинкованная
Кромка	резаная; высота заусенца по стандарту
Внутренний диаметр рулона	508 или 610 мм; 762 мм из горячекатаного
Масса рулона	по спецификации под ваш разматыватель

Размеры и масса

Размеры и теоретическая масса
Размер, мм	Масса, кг/м
50×1,5	0,589
60×2	0,942
80×2	1,26
100×2	1,57
120×2,5	2,36
150×3	3,53
170×3	4
200×3	4,71
250×3	5,89
300×4	9,42
400×4	12,6
500×5	19,6
600×6	28,3

Теоретическая масса по плотности стали 7,85 г/см³. Фактическая масса партии — по отвесу и сертификату завода.

Описание

Штрипс — узкая полоса, полученная продольной резкой широкого рулона дисковыми ножами на агрегате продольной резки; каждая полоса сматывается в отдельный рулон. Исходный рулон — горячекатаный (Ст3сп, Ст3пс, Q235B, 09Г2С, Q355B), холоднокатаный (08пс, DC01, SPCC) или оцинкованный (DX51D+Z): штрипс наследует марку, толщину и сертификат качества материнского рулона, а ширина задаётся под заготовку. Для электросварной трубы ширина полосы рассчитывается по среднему диаметру: π·(D − t) с припуском на обжатие и калибровку, поэтому её задают в спецификации с точностью до миллиметра.

Различие между штрипсом из горячекатаного и холоднокатаного рулона — то же, что между рулонами: толщина от 1,5 мм с окалиной или травленая поверхность в первом случае, 0,5–3 мм с гладкой промасленной поверхностью — во втором. Отдельно нормируется резаная кромка: высота заусенца, серповидность (отклонение от прямолинейности по длине) и допуск по ширине — по ГОСТ 6009 для горячекатаной ленты, ГОСТ 503 для холоднокатаной, EN 10048 и EN 10051 для экспортных партий. Заводы КНР режут штрипс по GB/T 3524 и GB/T 716.

Инспекция на заводе до отгрузки: ширина штангенциркулем на нескольких витках каждого рулона, толщина микрометром по краям и в середине полосы, высота заусенца, серповидность на развёрнутом отрезке, плотность намотки и телескопичность, состояние поверхности. Сертификат качества завода (MTC) сверяется с номером плавки материнского рулона на бирке: марка, химический состав, механические свойства. Проверяется маркировка каждого штрипса, укладка на поддон, стяжка и влагозащита.

Применение

заготовка для электросварных круглых и профильных труб
гнутые профили: направляющие, стоечные, зет и сигма
лента для упаковки, стяжки и армирования
кабельные лотки и перфорированные профили
стеллажные системы и полки
оцинкованный штрипс для водосточных труб и профилей ГКЛ

Упаковка и отгрузка

Рулоны штрипса уложены на поддон глазом вверх или горизонтально, стянуты стальной лентой между собой и к поддону, обёрнуты влагозащитной плёнкой; бирка на каждом рулоне с номером плавки материнского рулона, маркой, толщиной, шириной и массой.

Соответствие марок

ГОСТ	GB (КНР)	ASTM	EN	Примечание
Ст3сп	Q235B	A1011 CS Type B / A36	S235JR	Соответствие по механическим свойствам; требования к химическому составу и ударной вязкости в стандартах различаются — сверяйте по MTC.
09Г2С	Q355B (Q345B)	A572 Grade 50	S355JR	Ближайший аналог: предел текучести сопоставим, легирование марганцем и кремнием у 09Г2С выше.
08пс	DC01 / SPCC	A1008 CS Type B	DC01	Холоднокатаная низкоуглеродистая сталь общего назначения; для глубокой вытяжки нужны DC03–DC04 или 08Ю.
08пс ЦН (ГОСТ 14918)	DX51D+Z	A653 CS Type B	DX51D+Z	Оцинкованная основа для гибки и профилирования; класс цинка задаётся отдельно (Z100–Z275).
250 / 350 (ГОСТ 14918)	S250GD+Z / S350GD+Z	A653 SS Grade 37 / 50	S250GD+Z / S350GD+Z	Конструкционные оцинкованные марки с нормируемым пределом текучести; ASTM SS — ближайший аналог по прочности.
08Х18Н10	06Cr19Ni10	304	1.4301	Аустенитная хромоникелевая сталь; содержание углерода у ГОСТ-марки допускается выше, чем у 304L.
03Х17Н14М3	022Cr17Ni12Mo2	316L	1.4404	Молибденсодержащая низкоуглеродистая аустенитная сталь; соответствие близкое.
12Х17Г9АН4	12Cr17Mn6Ni5N	201	1.4372	Ближайший аналог: хромомарганцевая сталь с азотом, никель частично заменён марганцем; коррозионная стойкость ниже, чем у 304.

Соответствия ближайшие, а не тождественные: химический состав и допуски различаются по стандартам. Точная марка и стандарт записываются в контракт.

Рядом в каталоге

Q235B · Ст3сп · 1,5–12 мм · ширина 1 000–2 000 · ГОСТ 19903

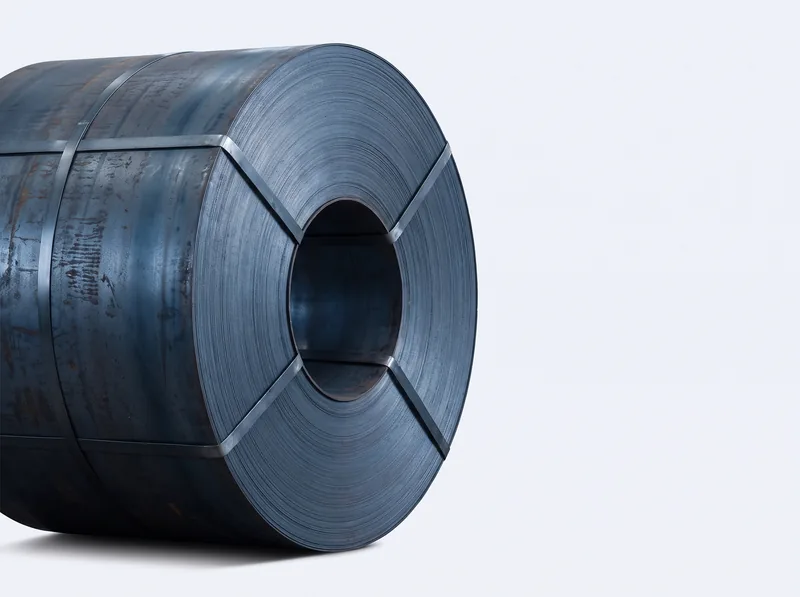

Рулон горячекатаный

Горячекатаный рулон Q235B, Ст3сп и 09Г2С толщиной 1,5–12 мм под раскрой, штрипс, гнутый профиль и сварную трубу

DC01 · 08пс · SPCC · 0,4–3 мм · ширина 1 000–1 500 · ГОСТ 19904

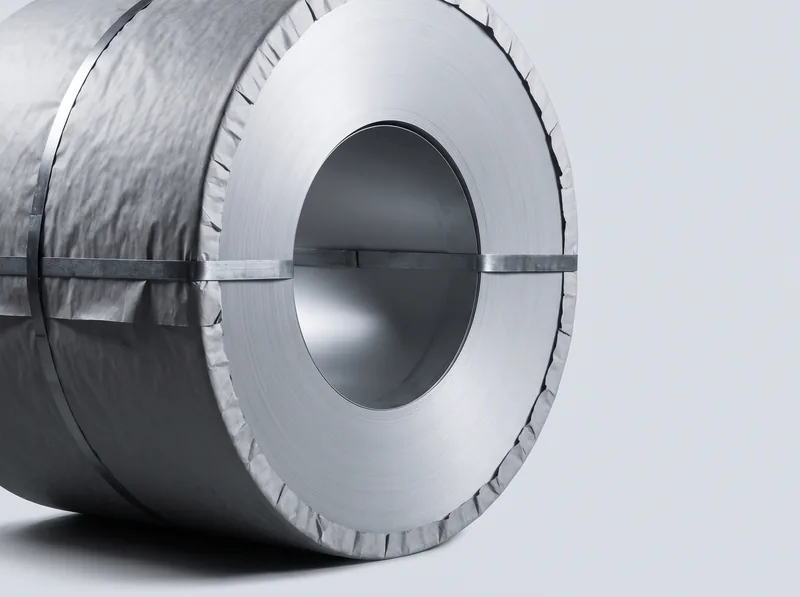

Рулон холоднокатаный

Холоднокатаный отожжённый рулон DC01, 08пс и SPCC толщиной 0,4–3 мм под штамповку, окраску и оцинкование

DX51D+Z · Z100–Z275 · 0,3–3 мм · ширина 1 000–1 500 · ГОСТ 14918

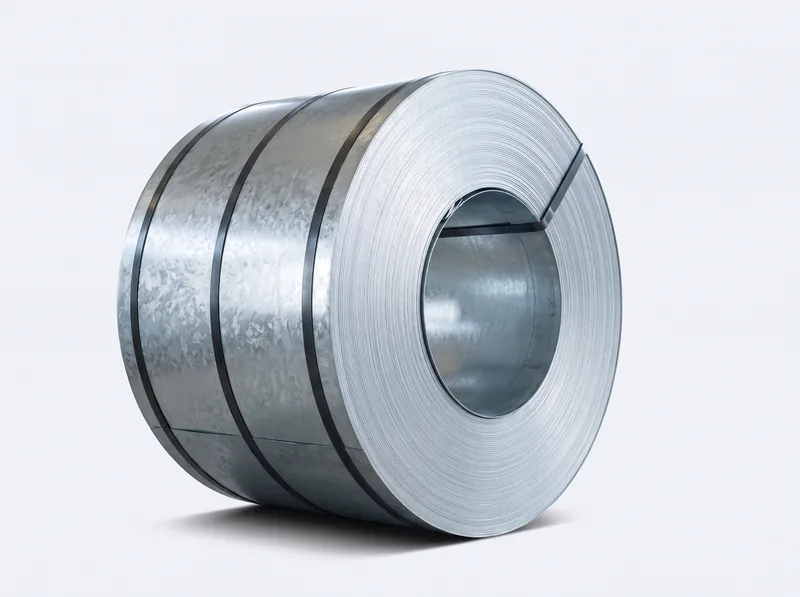

Рулон оцинкованный

Горячеоцинкованный рулон DX51D+Z с массой цинка Z100–Z275 толщиной 0,3–3 мм под профнастил, вентиляцию и профиль

Вопросы закупщика

Как читать сертификат качества завода (MTC) на рулон

В сертификате должны сходиться четыре блока: номер плавки и номер рулона — с биркой на рулоне; марка и стандарт — со спецификацией; химический состав — с пределами стандарта для этой марки; механические свойства (предел текучести, временное сопротивление, относительное удлинение) — с нормами стандарта. Для оцинкованного рулона добавляется масса цинкового покрытия, для полимерного — тип и толщина лакокрасочного слоя. Бюро сверяет MTC с плавкой на заводе до отгрузки и передаёт оригинал вместе с партией.

Чем горячекатаный рулон отличается от холоднокатаного

Горячекатаный катают при температуре выше точки рекристаллизации: толщина от 1,5 мм, поверхность с окалиной, допуск по толщине шире. Холоднокатаный получают из горячекатаного после травления и прокатки в холодном состоянии с последующим отжигом: толщина от 0,3 мм, поверхность гладкая, допуск уже, сталь пластичнее после отжига. Для сварной трубы, профиля и конструкций берут горячекатаный; для штамповки, кузовных деталей, оцинкования и окраски — холоднокатаный.

Как считают тоннаж рулонного проката

Расчётная масса квадратного метра — 7,85 кг на каждый миллиметр толщины; масса рулона — площадь полосы, умноженная на эту величину. Отгрузка и оплата идут по фактической массе взвешивания, которая записана в сертификате и на бирке; расхождение с расчётной складывается из допуска по толщине. В спецификации задают тонны, а не число рулонов, и отдельно — предельную массу одного рулона и внутренний диаметр под ваш разматыватель.

Что проверяет инспектор бюро на заводе перед отгрузкой

Толщину микрометром на наружном витке в нескольких точках по ширине и на торце рулона; ширину рулеткой; телескопичность и плотность намотки; состояние кромки и поверхности; сверку номера плавки на бирке с MTC; для оцинкованного рулона — равномерность покрытия и отсутствие непокрытых мест, для нержавеющего — марку прибором экспресс-анализа (PMI); упаковку и крепление. Результат — акт с фотофиксацией. Брак по акту меняется — замену поставляет завод-изготовитель по договору с бюро.

Как считается партия

Партия считается под ваш объём — пришлите спецификацию: марка и стандарт, толщина с допуском, ширина, состояние поверхности, для покрытий — класс цинка и тип полимера с цветом RAL, а также внутренний диаметр и предельная масса рулона. Заводы катают рулон под заказ по ширине и толщине, поэтому чем точнее спецификация, тем меньше согласований. Бюро подбирает завод под эту спецификацию и возвращает подтверждённые условия поставки.

Запрос цены

Пришлите спецификацию — посчитаем под вашу партию

Цена металлопроката зависит от марки, размера, тоннажа и условий поставки на день контракта. Число на витрине было бы неправдой к моменту, когда вы его прочтёте.
